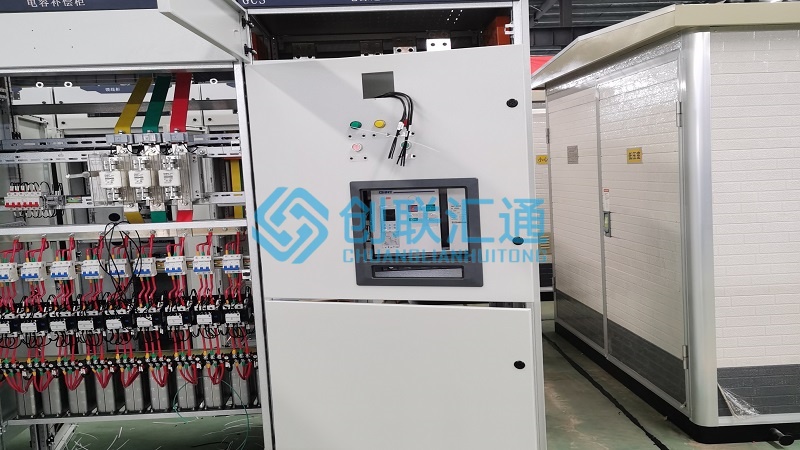

GCS是專為低壓配電系統設計的、以抽拉式抽屜單元為核心的模塊化電氣裝置。適用于三相交流50(60)Hz、額定電壓380V/400V/660V、額定電流最大4000A的電力系統，主要用于電能的分配、電動機控制和無功補償?shù)裙δ堋?br/>核心結構特點
1.框架結構：主架構采用8MF型開口型鋼(或C型鋼)拼裝而成，具有極高的機械強度和穩定性；標準模數E=20mm，柜體各部分尺寸均按此模數遞增，便于零部件互換和擴展；柜體由功能單元室、母線室、電纜室三大區域組成，相互隔離，確保安全。
2.抽屜單元系統：抽屜高度有1/2單元、1單元、1.5單元、2單元、3單元等多種規格(以160mm為基本模數)；同一柜體內可安裝不同規格抽屜，適應從63A到2500A不等的電流需求；采用旋轉式推進設計，操作輕便且具有可靠的機械聯鎖；相同規格抽屜可完全互換，便于維護和更換。
工作原理與操作方式
每個抽屜面板上有操作手柄，可在360°范圍內旋轉，對應五個功能位置：抽出位置，一次、二次回路完全斷開，抽屜可自由插拔；隔離位置，主回路斷開，控制回路可測試，確保檢修安全；試驗位置，控制回路通電，主回路斷開，用于功能測試；分閘位置，主開關斷開，抽屜鎖定；合閘位置，主開關閉合，設備正常運行，抽屜鎖定。
抽屜必須在斷路器分閘狀態才能抽出或推入。抽屜未完全到位時，斷路器無法合閘；斷路器合閘狀態下，抽屜無法移動，防止誤操作；所有操作均有明顯位置指示，降低操作失誤風險。
內部功能分區
頂部母線室：安裝水平主母線，連接相鄰柜體，提供電能主干通道
中部功能單元室：安裝抽屜單元，每個抽屜為一個獨立回路，實現電能分配和控制
底部電纜室：用于電纜連接、接地和電流互感器安裝，空間充裕，便于線纜管理
前方面板操作區：集中安裝操作手柄、指示燈、控制按鈕，便于監控和操作
背部檢修通道：部分型號支持雙面維護，便于檢修和升級
應用場景
憑借其靈活設計和高可靠性，GCS低壓柜廣泛應用于：發電廠、變電站低壓配電系統，作為動力配電中心(PC)和電動機控制中心(MCC) ；工業廠房，適用于石油化工、冶金、紡織、機械制造等行業的配電和電機控制；高層建筑，用于商業綜合體、寫字樓、住宅樓的低壓配電系統；數據中心，提供穩定可靠的電源分配，支持高密度計算設備運行；機場、港口、交通樞紐，滿足大型公共設施的復雜配電需求；智能電網，支持配電自動化和遠程監控，適應未來能源管理需求
產品優勢
1.安全可靠：防護等級高，避免觸電風險，適合人員密集場所；五防功能(防止誤分誤合、帶負荷拉閘、帶電掛接地線、帶接地線合閘、誤入帶電間隔)確保操作安全；單個抽屜故障不影響其他回路，縮小故障范圍。
2.高效維護：可在不影響其他回路情況下帶電更換抽屜單元；故障抽屜可迅速抽出，換上備用抽屜，恢復時間從小時級降至分鐘級；零部件標準化，備件管理簡便，維護成本低。
3.靈活配置：根據需求靈活組合不同規格抽屜，實現復雜配電方案；可隨用電負荷增長逐步擴容，避免一次性過度投資；調整抽屜配置即可改變供電方案，無需重新布線。
4.經濟高效：結構緊湊，占地面積小，節省配電室空間；工廠預制化程度高，現場組裝快速；優質材料和工藝確保20年以上使用壽命，減少更換頻率。
在選擇低壓柜時，GCS是平衡性能、價格和服務的理想選擇，特別適合對供電可靠性和維護效率要求較高的場景。若需了解更詳細的技術參數或定制化配置方案，歡迎評論留言，咨詢河南創聯匯通。
